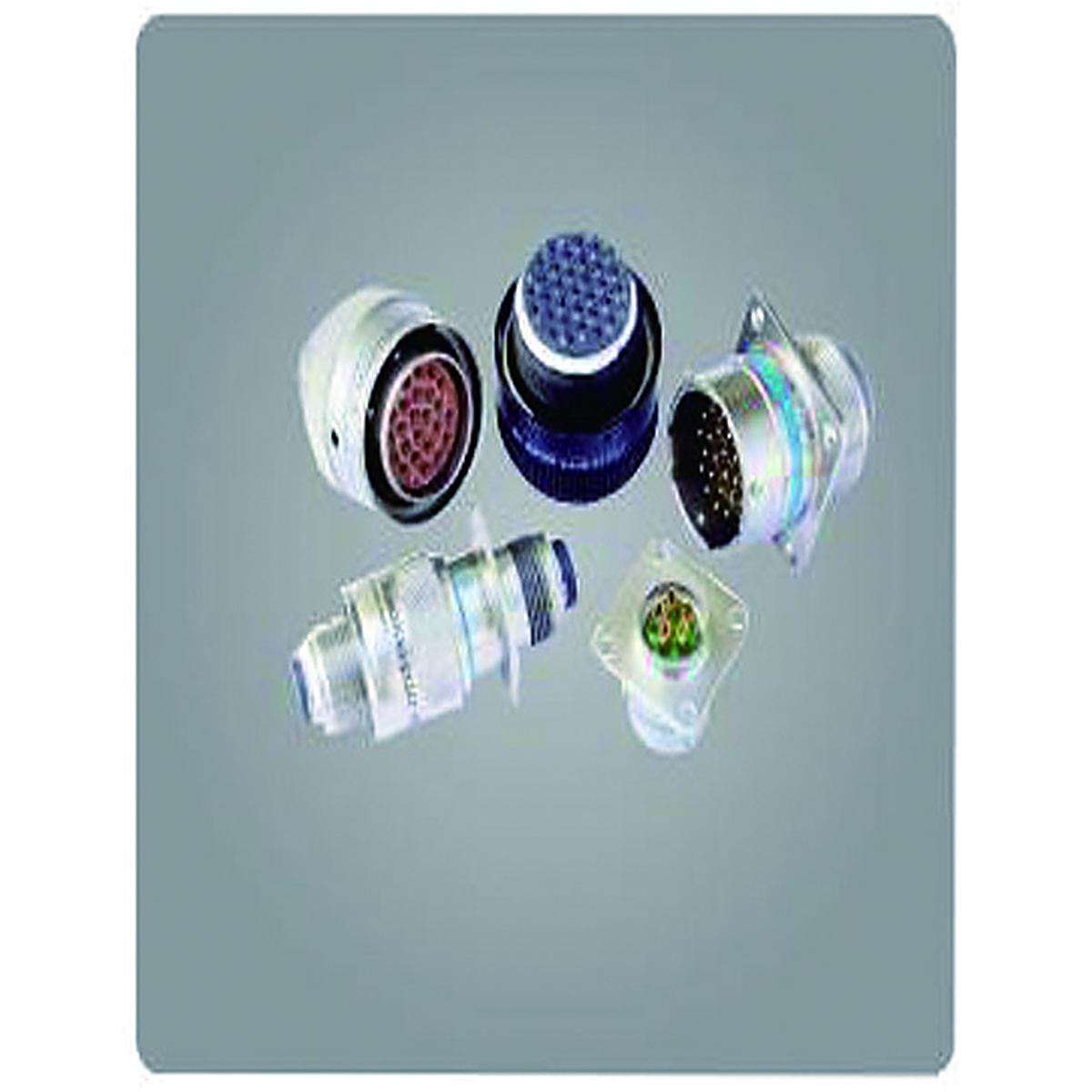

ZH83723系列电气连接器

产品概述

ZH83723系列是符合MIL-C-83723军用标准的圆形卡口式高密度电连接器。它是一款经典的航空航天微型化连接器，具有尺寸紧凑、重量轻的特点。该系列连接器具备密封、抗振和电磁屏蔽功能，并提供多种触点排列方式，可用于电源和信号传输。广泛应用于航空、航天、军用车辆和轨道交通等领域的轻型设备互连。

核心定义及背景

产品原理：采用卡口式快速锁定结构。小角度旋转即可完成插头与插座之间的锁定和解锁，并带有防脱落止动结构。镀金触点实现低接触电阻和稳定的电气连续性。金属外壳提供电磁屏蔽，防止外部电磁干扰。密封垫圈实现防尘防潮。可在振动、冲击、宽温差和盐雾环境下稳定运行，满足航空设备轻量化、高可靠性互连的要求。结构特点：轻质铝合金外壳、卡口锁定机构、镀金压接触点、绝缘底座、屏蔽组件、密封圈和电缆后壳附件。提供隔板法兰安装和电缆连接两种方式。

主要技术特性

锁定方式：卡口式快速锁定，操作简便，抗震防松；电气性能：镀金触点，接触电阻低，绝缘可靠，载流稳定；屏蔽：金属外壳，电磁屏蔽性能优异；环境适应性：工作温度范围宽，抗冲击、抗振动、耐盐雾、防潮防霉；机械性能：体积小、重量轻、插拔次数多、机械可靠性高。

典型模型示例

• ZH83723-16Z08P：16号外壳，8触点法兰安装插座
• ZH83723-16T08S：16号外壳，8针配套电缆插头
• ZH83723-20Z12P：20号外壳，12触点法兰插座
• ZH83723-20T12S：20号外壳，12针配套电缆插头
• ZH83723-24Z19P：24号外壳，19触点高密度法兰插座
• ZH83723-24T19S：24号外壳，19针配套电缆插头
• ZH83723-28Z32P：28号外壳，32触点多通道插座
• ZH83723-28T32S：28号外壳，32针匹配插头

主要应用场景

• 航空电子设备与小型化机载传感器的互连
• 星载设备和飞机测量与控制装置
• 用于军用车辆的轻型电子控制系统
• 用于轨道交通车载设备的微型测量与控制及传感器接口
• 无人机和机载精密仪器的电气连接
