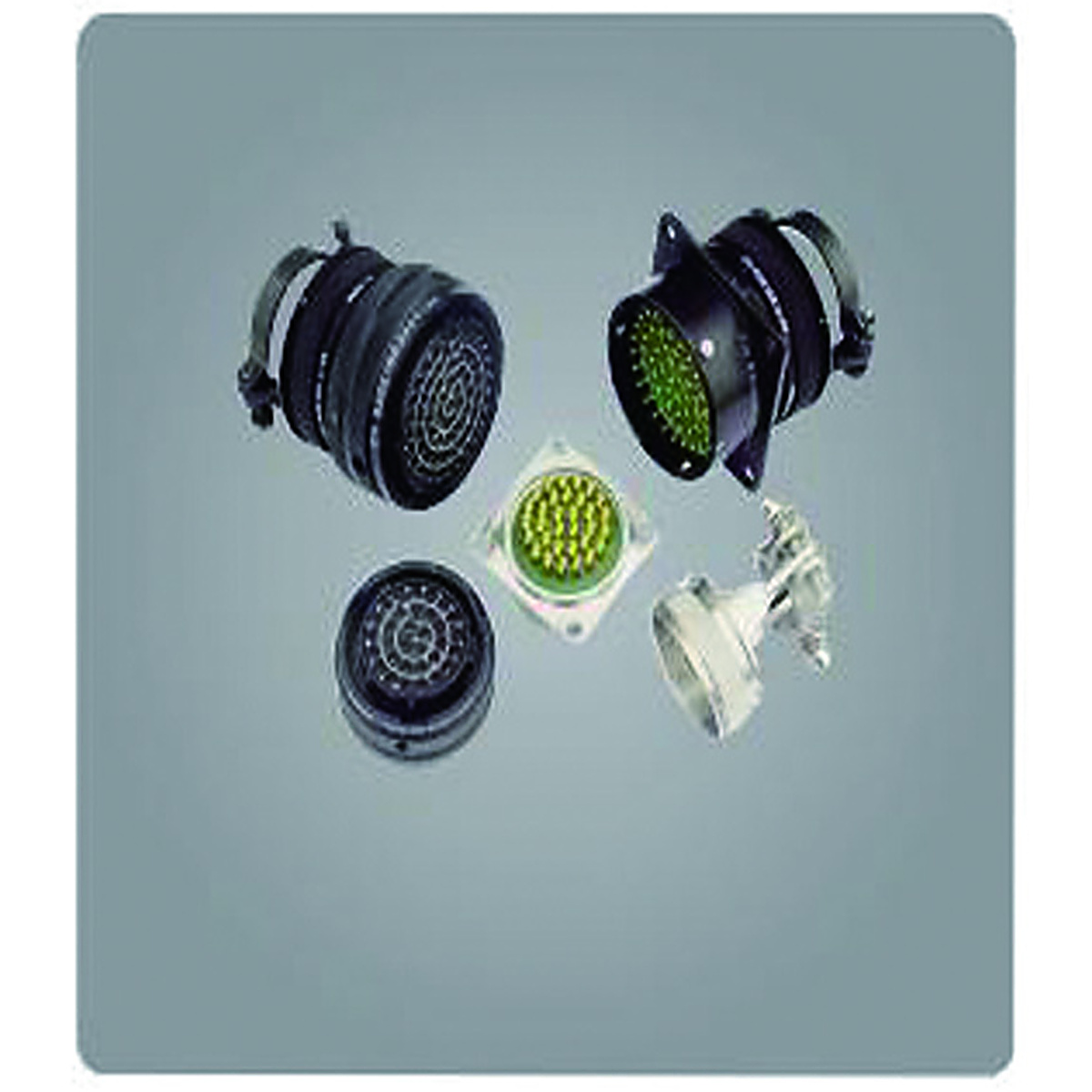

ZH8525系列电气连接器

产品概述

ZH8525系列是符合MIL-C-8525标准的圆形高密度电连接器。它采用卡口式快速锁定结构，具有高可靠性密封、抗振动和抗冲击以及电磁屏蔽性能。提供多种触点配置，可用于电源和控制信号传输。广泛应用于航空、航天、船舶、轨道交通和军用车辆设备等严苛环境下的电气互连。

核心定义及背景

产品原理：采用卡口式快速锁定机构。旋转即可完成插头和插座之间的锁定和解锁，并具有防脱落设计。镀金触点确保低接触电阻和稳定的电气连接。金属外壳形成电磁屏蔽层，有效抑制外部电磁干扰。橡胶密封圈实现防尘防潮。可在振动、冲击、宽温、盐雾和湿热环境下稳定运行，保证电路的连续性和可靠性。结构特点：铝合金外壳、卡口式锁定机构、镀金压接触点、绝缘底座、屏蔽组件、密封圈和电缆后壳配件。提供隔板法兰安装和电缆连接两种安装方式。

主要技术特性

锁定方式：卡口式快速锁定，操作简便，防震防松；电气性能：镀金触点，接触电阻低，绝缘性好，载流稳定；屏蔽：全金属外壳，电磁屏蔽性能优异，抗EMI干扰能力强；环境适应性：工作温度范围宽，抗冲击、抗振动、耐盐雾、防潮防霉；机械性能：插拔寿命长，机械强度高

典型模型示例

• ZH8525-24Z19P：24号外壳，19触点法兰安装插座
• ZH8525-24T19S：24号外壳，19针配套电缆插头
• ZH8525-36Z37P：36号外壳，37触点高密度法兰插座
• ZH8525-36T37S：36号外壳，37针配套电缆插头
• ZH8525-16Z08P：16号外壳，8触点紧凑型电源插座
• ZH8525-16T08S：16号外壳，8针匹配插头
• ZH8525-40Z61P：40号外壳，61触点多通道高密度插座
• ZH8525-40T61S：40号外壳，61触点匹配插头

主要应用场景

• 机载航空设备的电气互连
• 航空航天地面测试设备和卫星支撑装置
• 舰载电子控制系统
• 军用车载综合电子设备
• 轨道交通车载测量、控制和电力设备
