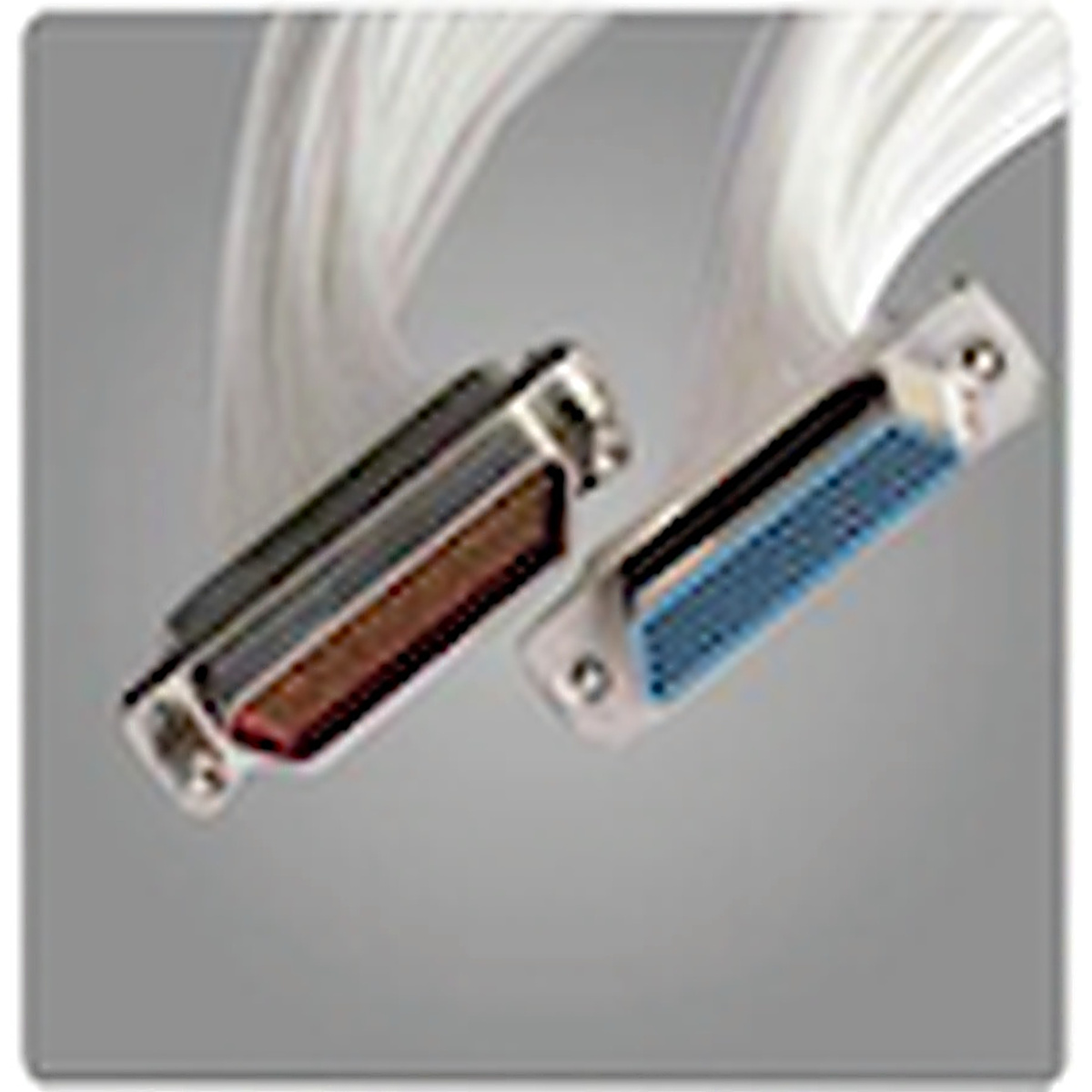

J30J Micro-Rectangular Electrical Connector

US $99.00 - US $100.00

Production Lead Time:

根据订单进行判定 day(s)

Shipping Method:

海、陆、空运输

产品系列:

J30J系列微矩形电连接器 (兼容 MIL-DTL-83513)

插针结构类型:

高可靠性绞线式弹性插针 / 麻花针 (Twist Pin Contacts)

接触件间距:

1.27 mm (0.050 英寸) 高密度核心间距

芯数范围:

9芯、15芯、21芯、25芯、31芯、37芯、51芯、66芯、74芯、100芯等多样化组合

外壳材质与电镀:

高强度铝合金（表面化学镀镍或阳极氧化）/ 塑料外壳可选

接线方式:

电缆直接压接引出式 (Crimp) / 焊接式 (Solder) / 印制板直插式 (PCB Mount)

工作温度:

-55℃ 至 +125℃

主要特性:

超小型轻量化、高密度排列、卓越的抗冲击与耐振动性能、锁紧螺钉固定

Brand:

allnice

Customised:

Yes

Model No.:

J30J Series, MIL-DTL-83513 Equivalent, Micro-D 9P to 100P Configurations

Description

Contact Supplier

产品标题

J30J 微型矩形电连接器 - 高密度 1.27mm 间距扭针航空插头和插座套装，兼容 MIL-DTL-83513 标准

产品概述

J30J系列微型矩形电连接器是一款高密度、超小型互连系统，完全符合GJB2446A和MIL-DTL-83513规范。其触点间距仅为1.27毫米（0.050英寸），在不影响性能的前提下，实现了卓越的空间节省。核心技术采用先进的扭针触点（柔性绞线针），可建立多个连续的电接触点，确保在极端谐波冲击和剧烈振动下信号完整性不受影响。该系列产品采用坚固的铝合金外壳和锁紧螺钉，为关键信号布线提供了一种极其可靠且轻巧的解决方案。

主要特点

符合 MIL-DTL-83513 标准：无缝交叉引用并替代全球标准 micro-D 型高可靠性矩形连接器。
先进的扭针技术：多点接触架构即使在剧烈运动的恶劣应用中也能提供完美的数据流和超低电阻。
超紧凑且高密度：与传统的 D-sub 连接器相比，1.27 毫米的间距显著降低了系统总重量和面板面积占用。
多种端接方式：提供预接线电缆尾端、焊杯、直角/直角 PCB 尾端，以适应您的布局蓝图。
安全千斤顶螺杆锁定：集成式不锈钢锁定硬件可防止在承受巨大机械应力时意外分离。

技术规格

范围	规格
标准合规性	GJB2446A / MIL-DTL-83513 标准（Micro-D）
联系推介	1.27 毫米（0.050 英寸）
联系类型	柔性扭销（公头）/刚性管（母头）
可用核心数量	9、15、21、25、31、37、51、66、74、100 个引脚
外壳材料	铝合金（镀镍）/塑料型
额定电流	每个触点 3 安培
机械制造	≥ 500 个交配周期
