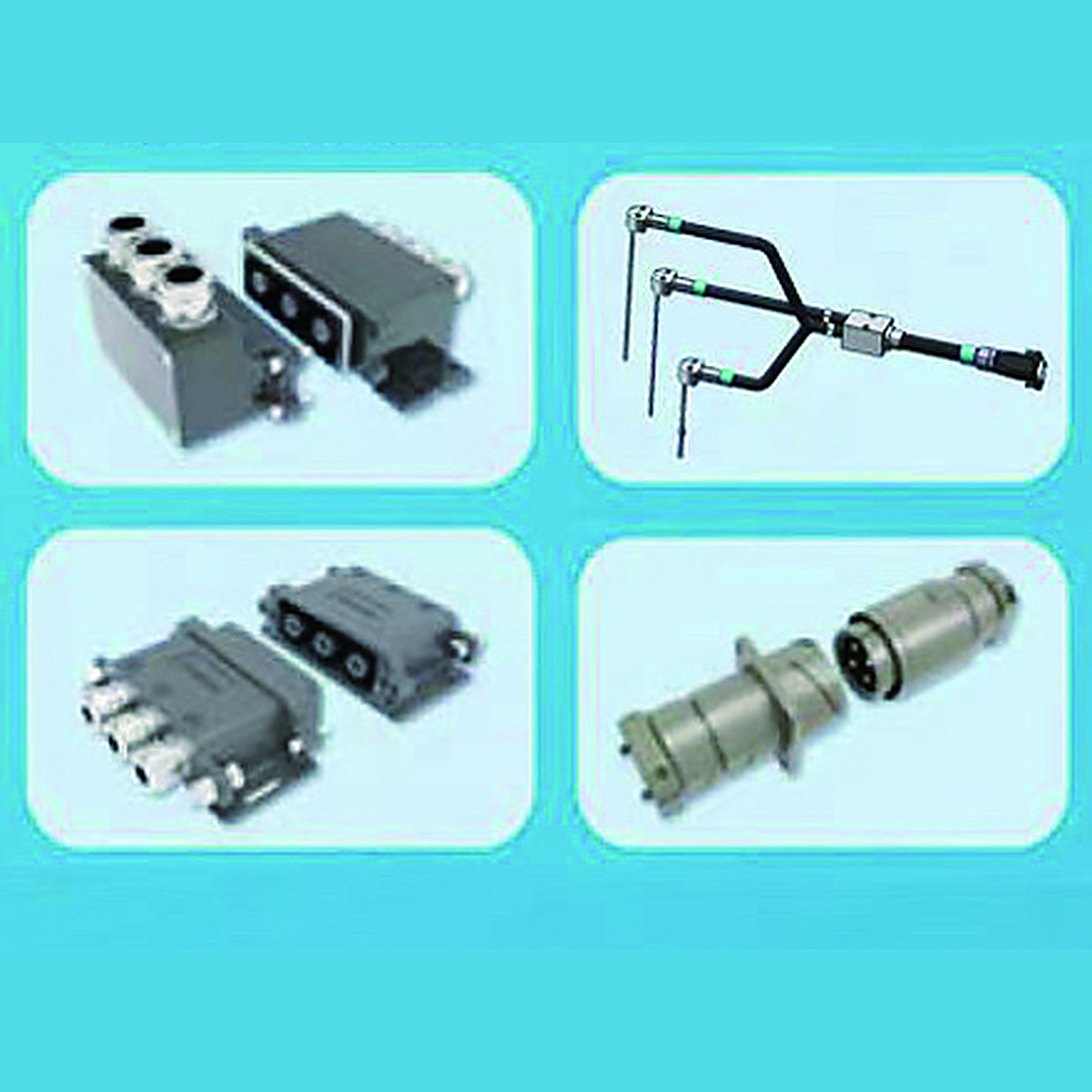

电机系统连接器和线束组件

产品概述

电机系统连接器和线束组件是专门为轨道交通、新能源汽车、工业自动化和重型设备中的电机（驱动电机）及其控制单元设计的专用电气互连和传输系统。该系列产品包括重型圆形连接器、高防护等级圆形电气连接器和预成型支/传感系列产品采用高强度金属外壳和高IP防护等级，卓越的抗振动/冲击性能、高载流能力、电磁辉度（具有EMI/RFI）性能和环境密封性能，保证电机系统在高温、强振动、潮湿和污染等均衡条件下稳定可靠运行。

核心定义及背景

• 产品原理：高品质镀银/镀金铜合金接触确保低接触电阻，从而高效传输电力和控制信号。集成式EMI激发弹簧或金属发光层可有效抑制电机控制器（VFD）产生的高频电磁干扰。高品质耐油耐温橡胶密封件与电缆接头相结合，实现了高防护等级（IP等级）。

• 结构特征：

  • 重型/标准化连接器：压铸铝合金外壳，防松动锁定机构/杆，以及多个电缆入口接头。

  • 圆形大电流连接器：卡口或螺纹连接机构、法兰安装支架和连接后壳。

  • 路径和传感器线束：接线/分线块、防磨损管/保护套管以及用于温度和速度传感器的专用接口。

主要技术特性

• 高电流和高电压容量：专为电机输电线路中的高电流和高电压电力传输而设计，温升低。

• 高防护等级和环境耐受性：防护等级高达IP67/IP68/IP69K；耐油、耐化学腐蚀、耐盐雾、耐极限温度。

• 防震防松：机械锁定和定位结构可防止因电机持续振动而导致松动或断开。

• 电磁兼容性（EMC）：全金属外壳提供360°旋转，以抑制电机控制器和电机之间的电磁干扰。

主要应用场景

• 轨道交通中的牵引电机及辅助电机控制系统

• 电动和混合动力汽车（EV/HEV）中的驱动电机和转向器连接

• 工业伺服电机、变频电机和高压电机的布线系统

• 工程机械、船舶和矿业设备中的重型电机电气互连
