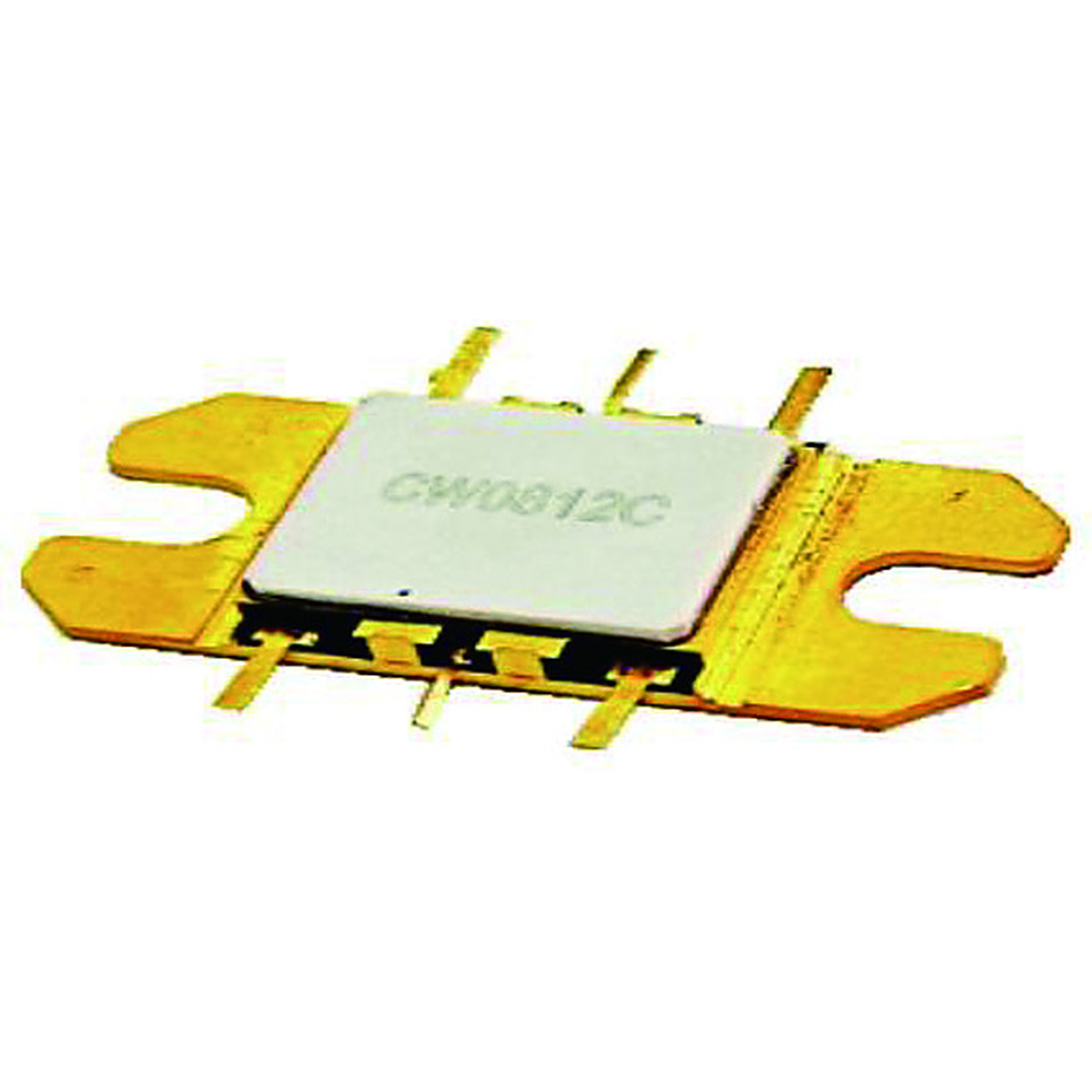

CW0812C-A射频芯片是一款高功率射频放大器半导体芯片。它具有高增益、高输出功率和良好的线性度。该芯片采用镀金法兰封装，散热性能优异，广泛应用于射频传输、微波通信和雷达探测等射频功率放大应用场景。

核心定义及背景：CW0812C-A射频功率芯片是一款采用陶瓷基板和镀金法兰封装的固态射频放大器件。它具有高功率密度和优异的导热性能，适用于800~1200MHz频段的射频信号放大，可实现通信和微波射频系统中的信号功率放大，并可替代国内同类型进口射频芯片。

连接方式：镀金法兰底板采用焊接固定；射频引脚采用金线键合，外部引脚可通过焊接或压接组装。

主要技术特性 工作频率范围：800~1200MHz 耐温范围：-40℃ ~ +125℃ 封装类型：镀金法兰封装 特点：高射频增益、高功率输出、优异的散热性能、抗射频击穿 应用：射频功率放大

应用场景：微波通信发射机、脉冲雷达系统、射频信号源、无线射频发射设备、专用射频功率放大器模块
