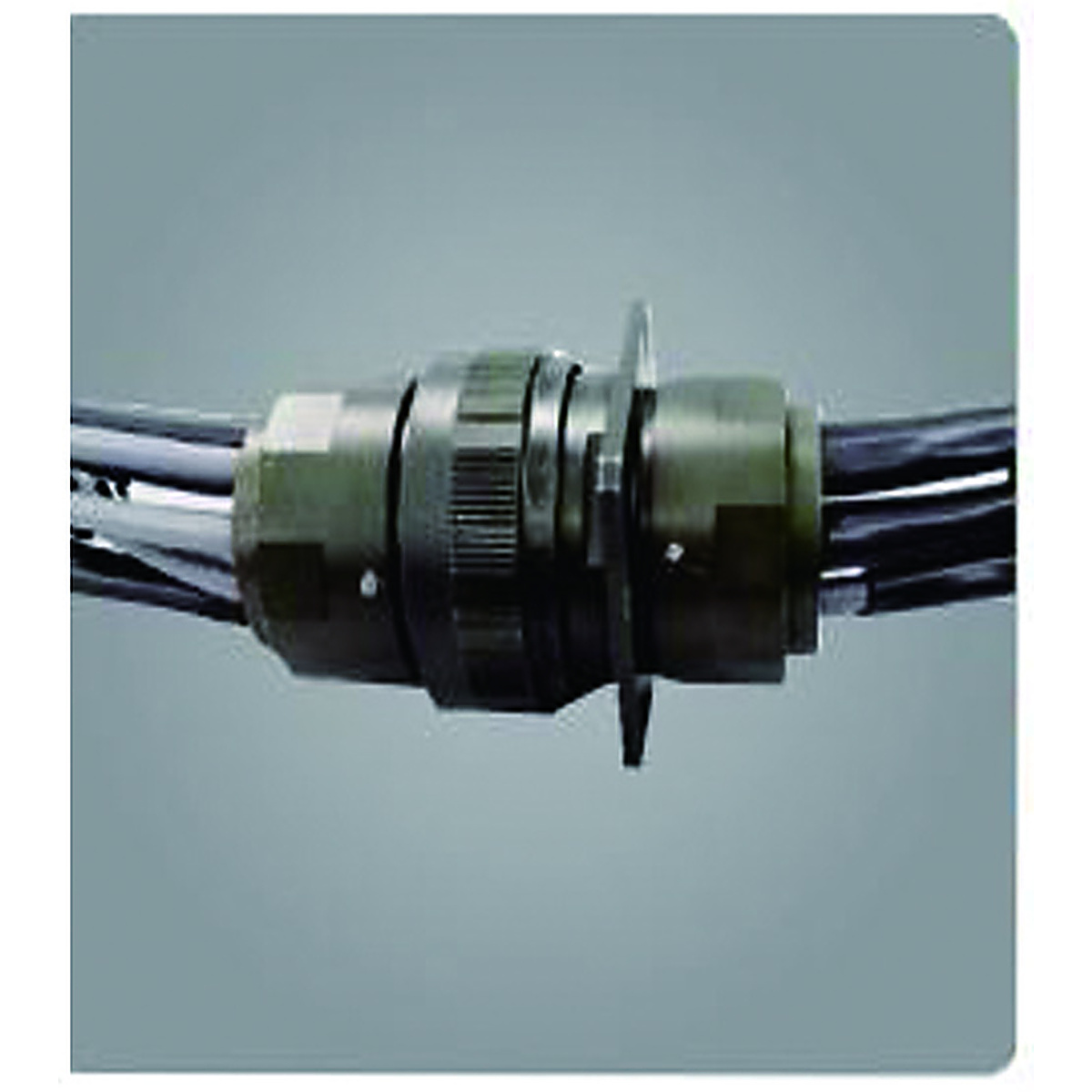

RF599 高频电连接器

产品概述

RF599高频电连接器是一款射频同轴圆形连接器，兼容GJB599外壳安装接口。它基于GJB599机械外形设计，集成了射频触点。该连接器可在单个连接器内传输射频信号，也可配置为射频+电信号混合版本。它结合了军用圆形连接器的卡口锁定、抗振和屏蔽性能，以及优异的射频传输性能。广泛应用于航空、航天、雷达、轨道交通和军用车辆系统的高频信号互连。

核心定义及背景

产品原理：采用GJB599卡口式快速锁定结构。射频通道采用同轴阻抗匹配设计，实现低损耗射频传输，阻抗稳定，并抑制信号反射。金属外壳提供电磁屏蔽，隔离外部干扰。密封结构实现防潮防尘。在振动、冲击、宽温差和盐雾环境下，仍能保持稳定的阻抗，确保高质量的微波和射频信号传输。可提供纯射频通道或射频+低频电触点的混合组件。结构特点：铝合金外壳、卡口锁定机构、射频同轴触点组件、介质支撑、屏蔽组件、密封圈和电缆后壳。射频通道和低频触点的数量可定制。

主要技术特性

锁定方式：卡口式快速锁定，防松动，抗振动和冲击；射频性能：阻抗匹配，低插入损耗，低驻波比，信号反射小；屏蔽：全金属屏蔽外壳，电磁隔离性能优异；环境耐受性：宽温度范围，耐盐雾，防潮防霉；机械性能：插拔周期长，外壳强度高，适用于机载和车载动态环境

典型模型示例

• RF599-24Z1RF：24号外壳，1个射频通道，法兰安装插座
• RF599-24T1RF：24号外壳，1个射频通道匹配插头
• RF599-36Z2RF：36号外壳，2个射频通道，高密度射频插座
• RF599-36T2RF：36号外壳，2个射频通道匹配插头
• RF599-16Z1RF+4E：16号外壳，混合插座：1个射频信号+4个电信号
• RF599-16T1RF+4E：16号外壳，混合插头：1个射频信号+4个电信号
• RF599-40Z3RF+8E：40号外壳，混合面板插座：3个射频+8个电信号
• RF599-40T3RF+8E：40号外壳，混合匹配插头：3个射频信号+8个电信号

主要应用场景

• 机载航空雷达和无线电探测设备的互连
• 航空航天测量与控制和卫星通信射频接口
• 用于军用车辆的集成射频电子系统
• 用于轨道交通的车载雷达和无线通信设备
• 用于测试和测量仪器的高频信号连接
