轴接地装置

产品概述

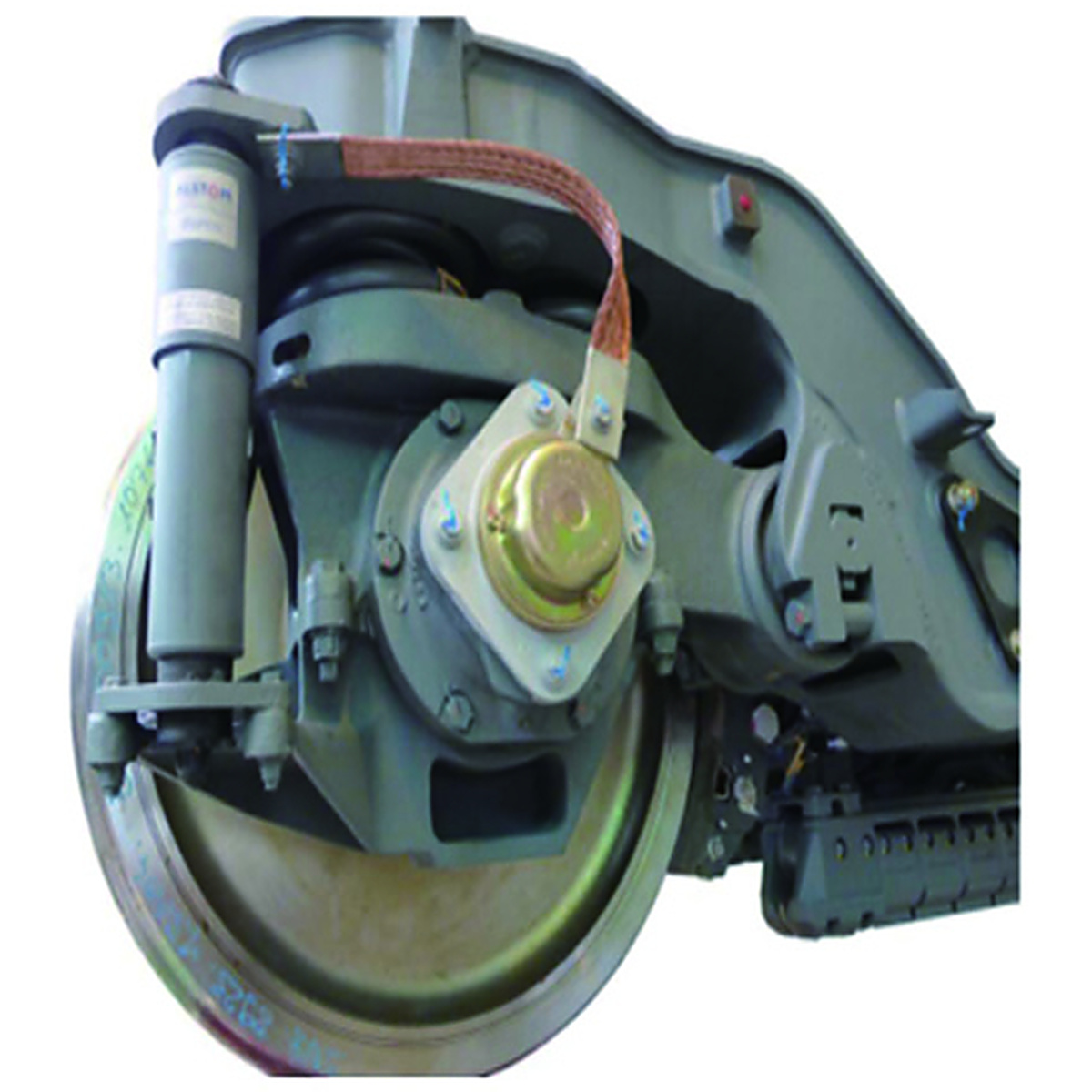

轴接地装置是与轨道交通转向架配套的接地保护部件，安装在轮对的轴端。它能安全地将轴上的感应杂散电流和轴电压导入地线，防止轴电压穿透轴承油膜烧毁轴承。它保护轮对轴承，抑制杂散电流引起的车辆部件电化学腐蚀，从而确保轨道车辆的安全运行。

核心定义及背景

产品原理：列车牵引系统运行过程中会产生感应轴电压。若不进行放电，该电压会穿透轴承内部油膜，形成电弧，磨损轴承滚道。本轴接地装置内置导电摩擦副，在旋转轴与接地转向架框架之间建立低电阻导电通路，持续释放轴电压和杂散电流，消除轴电压的危害，保护轴承免受电腐蚀损害。结构特点：由接地碳刷、刷架、弹性压缩组件、安装法兰和接地铜编织线组成。在弹簧力的作用下，碳刷紧密贴合轴端旋转接触面，实现旋转过程中的持续导电。

主要技术特性

导电功能：提供低阻抗接地通路，释放轴电压和杂散电流；保护功能：防止轴承发生电气腐蚀，延长轮对轴承的使用寿命；耐磨性：耐磨碳刷在车辆长期运行过程中保持稳定的导电接触；环境适应性：适应车辆振动、温差和粉尘等复杂工况；安装：采用一体化模块化结构，直接安装在车轴端，便于组装和维护。

典型模型示例

• 机车轴接地装置
• 动车组转向架轴接地装置
• 地铁和轻轨车辆的轴接地装置

主要应用场景

• 高速动车组的转向架
• 干线电力机车的轮对
• 地铁和轻轨城市轨道车辆
• 适用于各种轨道车辆的轮对轴承保护装置
