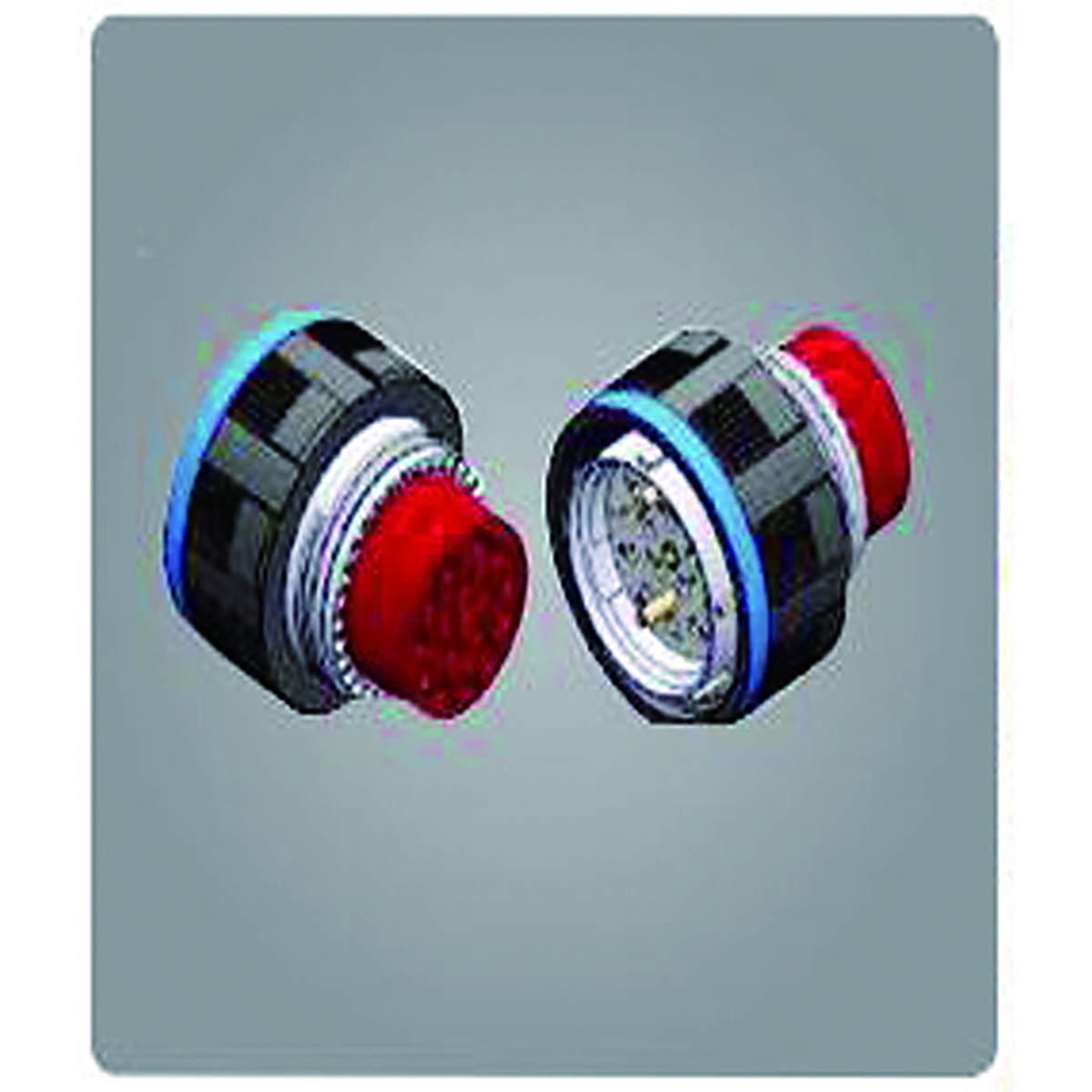

扩束光纤连接器

产品概述

扩束光纤连接器是一种基于扩束技术的特殊光纤连接器。它利用透镜组对传输光束进行扩束和对接，从而降低端面污染、偏心和微小间隙对插入损耗的影响。该连接器具有插入损耗低、回波损耗高、抗干扰能力强、易于清洁等特点，适用于恶劣环境下的高稳定性光纤信号传输和互连。

核心定义及背景

产品原理：传统光纤连接器依靠光纤纤芯的直接物理接触来传输光信号，对端面清洁度和对准精度极其敏感。扩束光纤连接器在对接端配备光学透镜，在耦合对接前将光纤发出的小直径光束扩束成大直径的准直光束，从而降低灰尘、划痕和轻微偏差造成的耦合损耗，提高连接稳定性和环境适应性。结构特点：由连接器外壳、光学扩束透镜组、光纤插芯、定位结构和锁定机构组成。光束在连接器内部进行扩束和准直，对接界面采用非接触式或低接触应力结构。

主要技术特性

连接原理：基于透镜的光束扩展和准直对接，降低直接接触光纤纤芯造成的灵敏度损耗。光学性能：低插入损耗和高回波损耗，确保稳定的光信号传输。环境耐受性：防尘、防端面污染、抗振动和抗冲击，适用于工业和户外恶劣环境。优势：易于清洁和维护，对端面划痕和对准偏差不敏感。结构：圆形连接器结构，带定位和锁定功能，适用于光纤信号互连。

典型模型示例

• 圆形扩束光纤连接器
• 多通道扩束光纤连接器
• 抗干扰专用光纤连接器

主要应用场景

• 工业自动化光通信
• 轨道交通信号系统
• 电力系统中的光纤互连
• 军用和机载光纤传输
• 高需求工业控制和测试设备
