快速断路器

产品概述

快速断路器用于大功率电路保护。当电路发生短路时，电流可达数万安培，足以瞬间将数公斤钢材汽化成等离子体。它必须在几毫秒内控制如此巨大的电流以确保安全，这对产品的性能、技术和质量提出了极其严格的要求。它可以快速切断短路故障，保护系统和设备的安全。

核心定义及背景

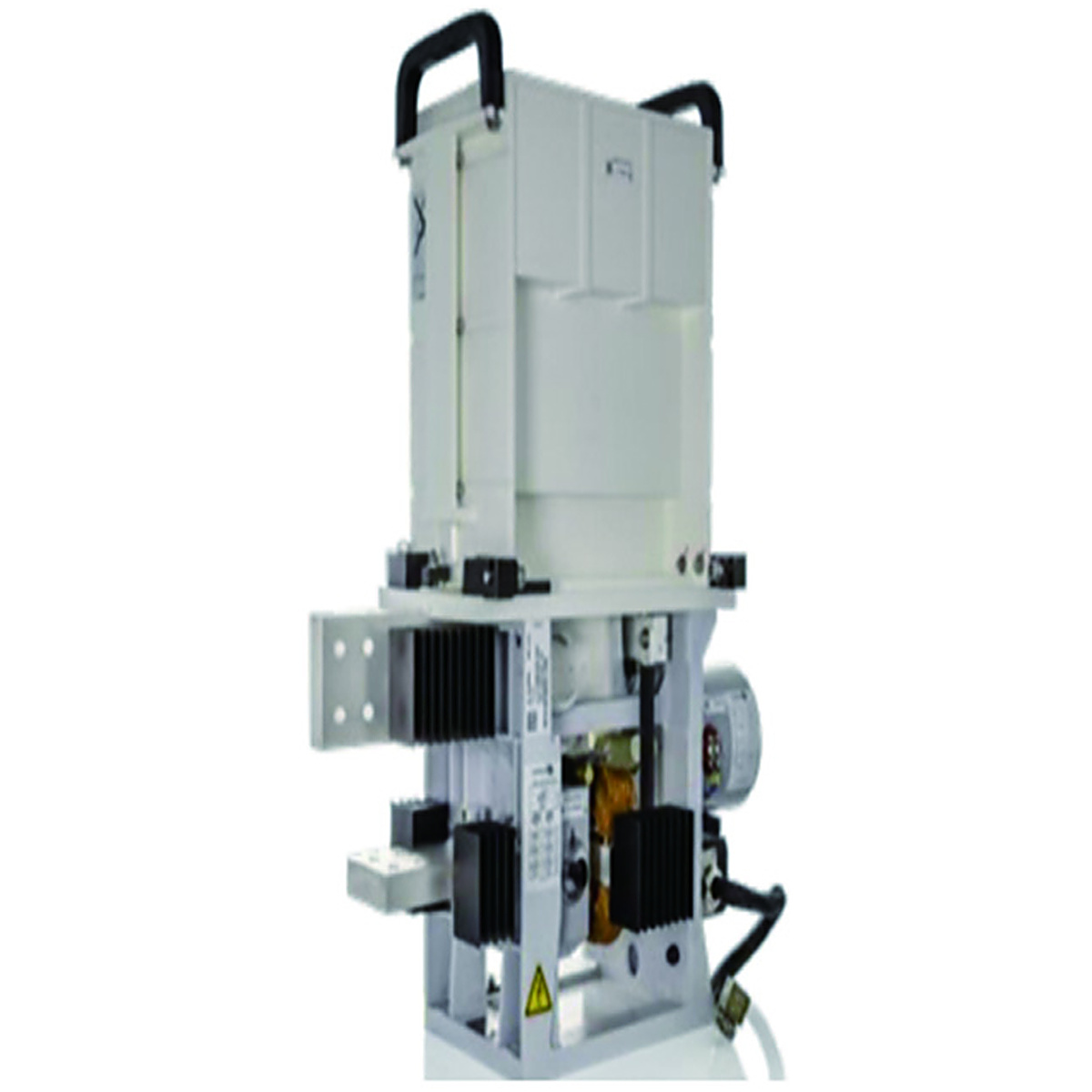

产品原理：快速断路器是一种专用于大功率直流/交流电路的高速保护开关。它检测到短路故障信号后，采用机械和电磁执行器实现毫秒级快速断开。在短路能量造成破坏性损坏之前切断主电路，抑制故障电流幅值，保护电源、母线和后方负载。结构特点：集成快速动作机构、主导电电路、散热组件、驱动电机和传感单元。模块化框架结构，带有提手，便于机柜安装和维护。

主要技术特性

分断能力：可承受高达数万安培的短路故障电流；响应速度：可在几毫秒内完成高电流分断；技术门槛：对设备性能、制造工艺和产品质量有极其严格的要求；保护价值：在短路能量损坏设备之前切断电路，防止金属汽化和电弧爆炸等严重事故；结构：模块化完整单元，配有运输把手，便于现场组装和维护。

典型模型示例

• 直流快速断路器
• 大功率毫秒级快速断路器
• 用于储能系统的快速断路器

主要应用场景

• 轨道交通牵引供电系统
• 储能电站和大功率直流母线保护
• 用于冶金和电解的高功率工业电源
• 脉冲功率设备和专用电源系统
