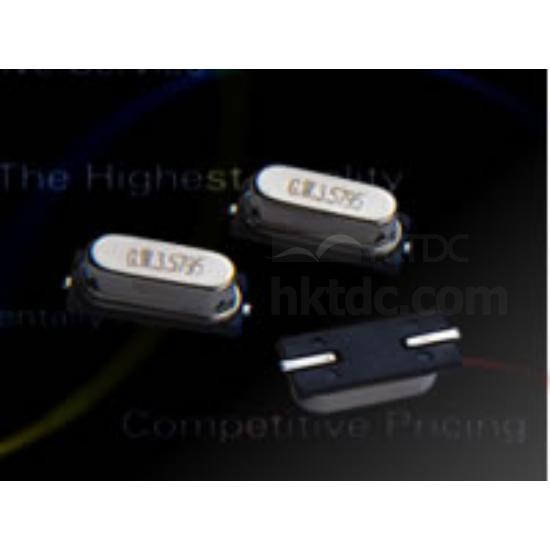

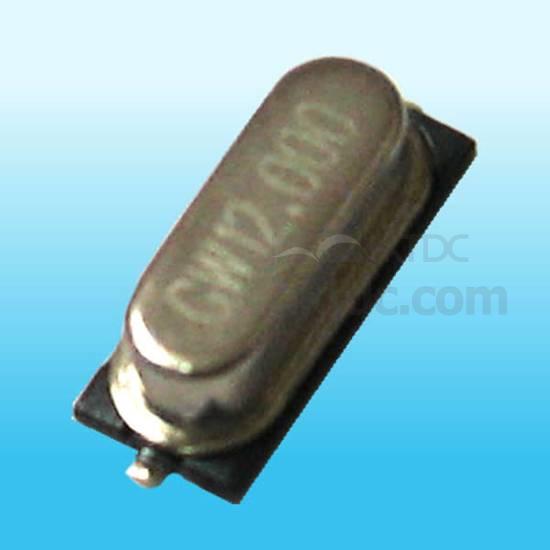

HC49/S SMD Quartz Crystal

產品型號:

HC49SM Series

品牌名稱:

付款方式:

COD

描述

聯絡供應商

ISO 9001:2000 Certified
Rohs Complaint
Competitive Pricing

Specification :

   1. Frequency Range : 3.200MHz ~ 110.000MHz
   2. Mode of Oscillation : 3.200MHz ~ 48.000MHz Fundamental
                                                 30.000MHz ~ 110.000MHz Third Overtone
   3. Frequency Tolerance at 25°C   : +/-50ppm Max (+/-5ppm ; +/-10ppm ; +/-30ppm Available)
   4. Frequency Stability Over Temperature : +/-50ppm Max (+/-5ppm ; +/-10ppm ; +/-30ppm Available)
   5. Operating Temperature Range : -10℃ ～＋60℃ Standard, -40℃ ~ +85℃ Extended.
   6.  Storage Temperature Range :   -40℃ ~ +85℃
   7. Aging : +/-5ppm / Year Max
   8. Load Capacitance : 8pF ~ 32pF or Series
   9. Shunt Capacitance : 7.0pF Max
10. Drive Level : 0.01 μW ~ 100 μW
11. Reflow Conditions : 260℃ For 10s Max, 2 Reflows Max

~~ Resistance of Series Resonance (ESR) ~~
1. 3.200 ~ 4.000 (MHz) : Fundamental  120 Ohm Max
2. 4.001 ~ 8.000 (MHz) : Fundamental 80 Ohm Max
3. 8.001 ~ 30.000 (MHz) : Fundamental 40 Ohm Max
4. 30.000 ~ 50.000 (MHz) : Third Overtone 100 Ohm Max
  5. 50.001 ~ 90.000 (MHz) : Third Overtone 80 Ohm Max
6. 90.001 ~ 110.000 (MHz) : Third Overtone 60 Ohm Max
